Pengertian dan Macam Tumpuan. Tumpuan merupakan tempat perletakan kontruksi untuk dukungan bagi kontruksi dalam meneruskan gaya-gaya yang bekerja menuju pondasi. Dalam ilmu mekanika rekayasa dikenal 3 jenis tumpuan yaitu tumpuan sendi, rol dan jepit.

Pengertian dan Macam Tumpuan Fisik

  • Tumpuan Sendi

Macam Tumpuan
Tumpuan Sendi

Tumpuan sendi sering disebut dengan engsel karena cara bekerja mirip dengan cara kerja engsel. Tumpuan sendi mampu memberikan reaksi arah vertikal dan horizontal, artinya tumpuan sendi dapat menahan gaya vertikal dan horizontal atau dengan kata lain terdapat 2 buah variabel yang akan diselesaikan (Rv dan Rh).Tumpuan sendi ini tidak dapat menahan momen.

  • Tumpuan Rol

Pengertian Tumpuan

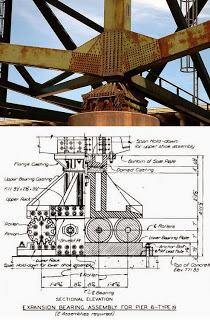

Tumpuan Rol



Tumpuan rol adalah tumpuan yang dapat bergeser ke arah horizontal sehingga tumpuan ini tidak dapat menahan gaya horizontal. Pada tumpuan terdapat roda yang bergeser dimana berfungsi untuk mengakomodasi pemuaian pada kontruksi sehingga kontruksi tidak rusak.Tumpuan rol hanya mampu memberikan reaksi arah vertikal, artinya tumpuan hanya dapat menahan gaya vertikalnya saja, sehingga hanya terdapat 1 buah variabel yang akan diselesaikan (Rv saja).

  • Tumpuan Jepit

Tumpuan Jepit

Macam Tumpuan Jepit

Tumpuan jepit bisa dikontruksikan seperti misalnya balok yang ditanam dalam tembokkan atau sebagai tumpuan pada balok terusan (jepitan elastis).Tumpuan jepit dapat memberikan reaksi atau tahan terhadap gaya horizontal, vertikal dan bahkan mampu memberikan reaksi terhadap putaran momen. Sehingga pada tumpuan jepit terdapat 3 buah variabel yang harus deselesaikan (Rv, Rh, dan M).

  • Keterangan:

Ax = Rh = Gaya Horizontal

Ay = Rv = Gaya Vertikal

Ma = M = Momen

Rigid Body = Batang Kaku

Fixed Support = Tumpuan Jepit

Roller Support = Tumpuan Rol

Pin Support  = Tumpuan Sendi

Sekian penjelasan mengenai Pengertian dan Macam Tumpuan pada bangunan kontruksi, semoga bermanfaat. Jangan lupa  Follow Akun kami
