Fungsi  dan Ukuran MCB dalam Sistem Kelistrikan

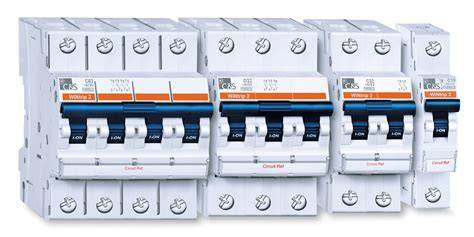

Fungsi  dan Ukuran MCB dalam Sistem Kelistrikan. MCB atau Miniature Circuit Breaker memiliki dua fungsi utama dalam sebuah instalasi listrik. Pertama, MCB berfungsi untuk membatasi arus listrik yang mengalir dalam suatu rangkaian. Kedua, MCB bertugas sebagai pengaman terhadap gangguan kelistrikan seperti hubung singkat (short circuit) dan beban lebih (overload).

Secara otomatis, MCB akan memutuskan aliran listrik ketika arus yang melewatinya melebihi batas nominal yang telah ditentukan. Mekanisme ini sangat penting untuk melindungi peralatan elektronik dan mencegah risiko kebocoran arus yang dapat menyebabkan kerusakan pada komponen listrik bahkan menimbulkan api.

Karena perannya yang sangat vital dalam sistem kelistrikan, pemilihan ukuran MCB harus disesuaikan dengan kebutuhan beban listrik. Ukuran MCB menentukan seberapa besar arus maksimum yang dapat dilewatkan sebelum MCB memutuskan hubungan listrik secara otomatis. Pemilihan ukuran yang tepat sangat penting untuk mencegah terjadinya hubung singkat dan melindungi seluruh perangkat yang terhubung dalam satu rangkaian.

baca juga : 3 Bahaya Listrik Sering Mati Mendadak (jeglek), Bisa Berakibat Fatal

Berdasarkan referensi dari buku Dasar-Dasar Instalasi karya Agus Adiarta, ukuran MCB yang tersedia meliputi berbagai Varian mulai dari 1 ampere hingga 100 ampere. Ukuran ini ditentukan berdasarkan besarnya arus yang mampu ditransmisikan dengan satuan ampere.

Berikut adalah pembagian kategori ukuran MCB beserta fungsinya:

Ukuran Ringan: 1A hingga 10A

MCB dengan ukuran 1A, 2A, 4A, 6A, dan 10A umumnya digunakan untuk melindungi rangkaian listrik dengan beban yang relatif kecil. Masing-masing ukuran memiliki fungsi spesifik tergantung pada pada jenis peralatan yang dilindungi.

Untuk MCB 1A dan 2A, kedua ukuran ini biasanya dipakai untuk melindungi sirkuit kontrol yang sangat sensitif, seperti sistem alarm atau perangkat elektronik kecil. MCB 4A sering digunakan untuk melindungi rangkaian lampu penerangan yang menggunakan lampu LED atau lampu hemat energi. Ukuran MCB 6A sangat cocok untuk melindungi stop kontak domestik biasa di rumah tangga serta peralatan elektronik sederhana seperti radio, charger, atau kipas angin. Sementara itu, MCB 10A umumnya digunakan untuk melindungi stop kontak yang melayani perangkat elektronik dengan daya sedikit lebih besar seperti laptop, printer, dan peralatan sejenis.

baca juga : Modus-Modus Pencurian Listrik, yang Perlu Diperhatikan

Ukuran Menengah: 16A hingga 20A

MCB dengan ukuran 16A dan 20A digunakan untuk melindungi sirkuit yang Saling berhadapan lebih besar dengan beban listrik yang lebih tinggi. Ukuran 16A biasa dipakai untuk rangkaian lampu di area yang memerlukan banyak titik pencahayaan seperti ruang keluarga atau ruang tamu. Selain itu, ukuran ini juga cocok untuk stop kontak yang melayani peralatan elektronik menengah seperti televisi, komputer pribadi, kulkas kecil, microwave, kipas angin, blender, hingga setrika.

Untuk MCB 20A, ukuran ini biasanya digunakan untuk kebutuhan daya yang lebih berat seperti AC mini, water heater, atau kompor listrik. Baik MCB 16A maupun 20A telah terbukti handal melindungi peralatan rumah tangga dengan kapasitas daya yang lebih besar dibandingkan ukuran sebelumnya.

Ukuran Besar: 25A hingga 40A

MCB dengan ukuran 25A, 32A, dan 40A dirancang untuk melindungi sirkuit listrik yang membutuhkan arus jauh lebih besar. Ketiga ukuran ini cocok untuk instalasi listrik rumah tangga dengan beban tinggi maupun instalasi komersial dan industrial. Pada umumnya, MCB ini berfungsi melindungi peralatan elektronik berdaya tinggi seperti AC split, water heater, kompor listrik, oven listrik, hingga mesin cuci.

Perlu diketahui bahwa tersedia juga ukuran MCB yang lebih besar lagi seperti 63A, 80A, hingga 100A. Namun, ukuran-ukuran tersebut umumnya digunakan khusus untuk gedung bertingkat, pabrik, atau pusat perbelanjaan yang membutuhkan daya listrik sangat besar.

Dengan memahami fungsi dan pemilihan ukuran MCB yang tepat, diharapkan dapat membantu pembaca dalam merencanakan instalasi listrik yang aman dan efisien sesuai dengan kebutuhan masing-masing.
